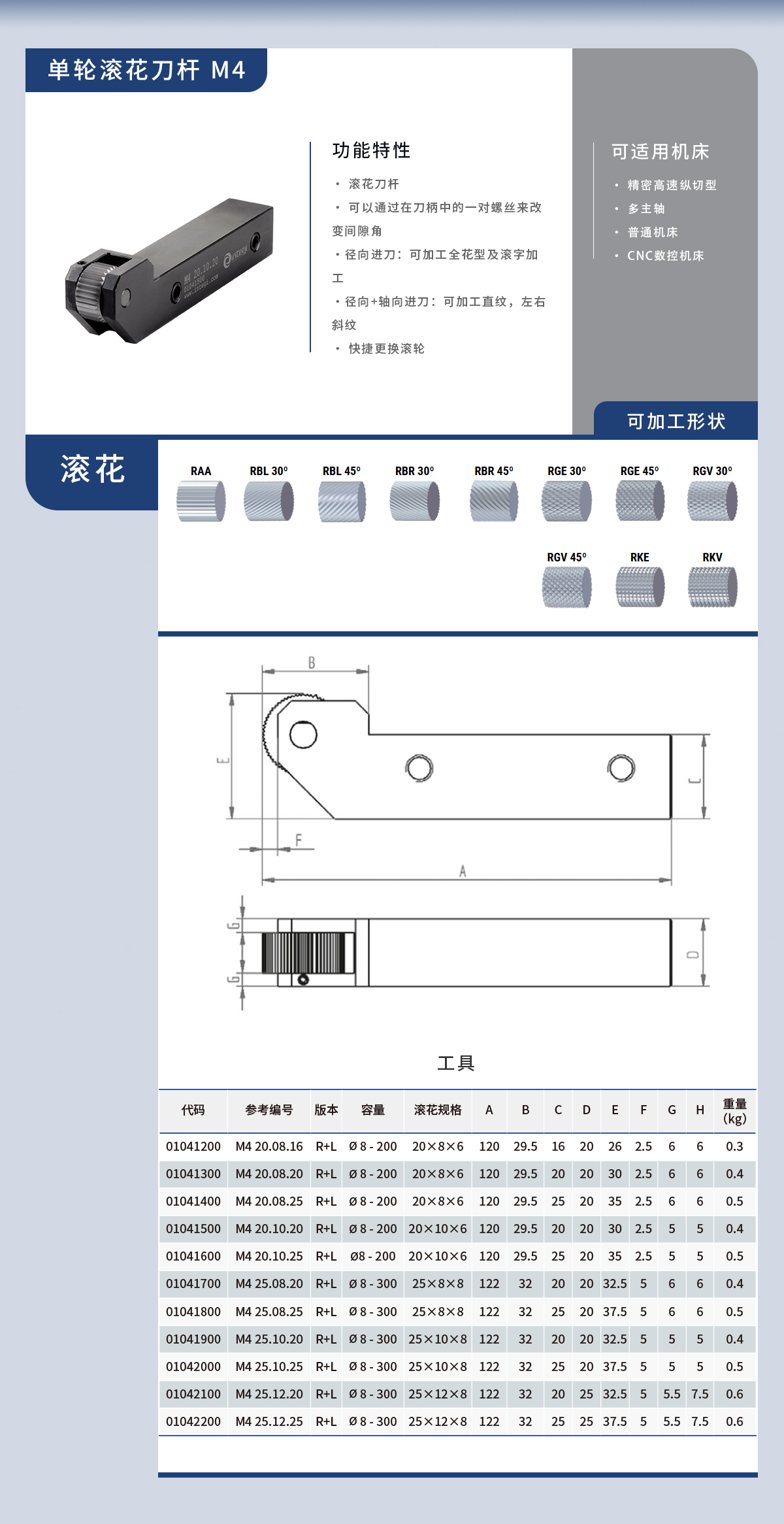

单轮滚花刀杆 M4

单轮滚花刀杆 M4

￥ 0.00
0.00

商品描述

M4

m4cnc_2功能特性:
• 滚花刀杆.
• 可以通过在刀柄中的一对螺丝来改变间隙角.
• 可同时适用于轴向 (F) and 径向 (R) 进给.
• 轴向进给 (F)只能用于加工 RAA, RBL, RBR .
• 快捷更换滚轮.

适用机床:
• 精密高速纵切型, 多主轴, 传统机床 和 cnc车床.

Knurlings according to DIN 82:

Pattern Knurl Feed
tiporaa RAA AA F-R
tiporbl30 RBL 30º BR 30º F-R
tiporbl45 RBL 45º BR 45º F-R
tiporbr30 RBR 30º BL 30º F-R
tiporbr45 RBR 45º BL 45º F-R
tiporgv30 RGV 30º GE 30º R
tiporgv45 RGV 45º GE 45º R
tiporge30 RGE 30º GV 30º R
tiporge45 RGE45º GV 45º R
tiporke RKE KV R
tiporkv RKV KE R


plano_M4





despiece_M4












dibujo1-M4






Code Reference Version Capacity Knurl A B C E F Kg Spare Part
01041300 M4 20.08.20 R+L Ø8÷200 20×8×6 119,5 29.5 20 30 2.5 0,4 EM4/M5 20.06HM repuestos_M4
01041400 M4 20.08.25 R+L Ø8÷200 119,5 29.5 25 35 2.5 0,5
01041500 M4 20.10.20 R+L Ø8÷200 *20×8×6
20×10×6 		119,5 29.5 20 30 2.5 0,4
01041600 M4 20.10.25 R+L Ø8÷200 119,5 29.5 25 35 2.5 0,5
01041700 M4 25.08.20 R+L Ø8÷300 25×8×8 122 32 20 32.5 5 0,4 EM4/M5 20.08HM
01041800 M4 25.08.25 R+L Ø8÷300 122 32 25 37.5 5 0,5
01041900 M4 25.10.20 R+L Ø8÷300 *25×8×8
25x10x8 		122 32 20 32.5 5 0,4
01042000 M4 25.10.25 R+L Ø8÷300 122 32 25 37.5 5 0,5
01042100 M4 25.12.25 R+L Ø8÷300 *25×8×8
*25x10x8
25×12×8 		122 32 20 32.5 5 0.4
01042200 M4 25.12.25 R+L Ø8÷300 122 32 25 37.5 5 0.5

* Using backing washers
